　　深圳市住建工程检测有限公司，可承接全国范围的房屋检测业务

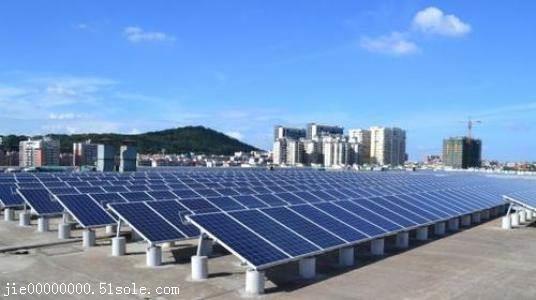

　　对于放置于建筑屋面上的光伏，需要保证屋面的承载能力能满足要求，方可放置，不然容易产生建筑倒塌的严重事故。光伏板一般每平米重约20kg,对于混凝土屋面，一般来说，放置光伏板问题不大，但对于钢结构屋面来说，却需要进行严格的检测鉴定方可执行。

　　原因是：一般钢结构建筑屋面均为不上人屋面，屋面活荷载设计值本来就比较小，南方无雪地区一般为0.5kN/㎡，北方地区还要考虑到雪荷载，一般为0.7kN/㎡，主若是加上光伏板重量，很有可能会导致承载力不足，产生安全事故。

必须知道的屋顶光伏荷载证明报告的办理流程，看完能省一半钱

　　一、各类光伏发电屋顶荷载检测鉴定的办理流程：

　　（1）各级荷载的回弹变形和总变形，按以下方法计算：

　　（2）测定汽车总影响量a。后一次加载卸载循环结束后，取走千斤顶，重新读取百分表初读数,将汽车开出10m以外，读取终值数，两只百分表的初、终读数差之平均值乘弯沉仪杠杆比即为总影响量a。

　　（3）在试验点下取样，测定材料含水量。取样数量如下：.粒径不大于5mm，试样数量约120g；

　　.粒径不大于25mm，试样数量约250g; .粒径不大于40mm，试样数量约500g。

　　（4）在紧靠试验点旁边的适当位置，用灌砂法或环刀法或其他方法测定土基的密度。五、计算

　　（5）各级荷载下的回弹变形

　　回弹变形=（加载后读数平均值-卸载后读数平均值）×弯沉仪杠杆比 （2）总回弹变形

　　总回弹变形＝（加载后读数平均值-加载初始前的读数平均值）×弯沉仪杠杆比（3）各级荷载下的影响量

　　各级荷载下的分级影响量a i=（T1+T2）πD2 Pi×a/（4T1×Q） T1：测试车前后轴距 T2：加劲小梁距后轴 D ：承载板直径 Pi ：测试车后轴重 a ： 总影响量

　　a i ：该级压力的分级影响量

　　关于光伏检测鉴定中心-光伏发电屋顶结构承载能力检测鉴定报告的相关案例分析：

　　本工程为两层钢结构厂房，底层为钢框架，顶层为门式刚架，厂房檐口高度为8.0m，总建筑面积约为4270m 2。刚架梁、柱均采用热轧H型钢，外墙墙面4.5m标高以下采用190mm厚多孔砖，其余围护外墙及屋面均采用压型钢板。钢架(A-C)为单跨，跨度为14.85m，钢架(D-G)为单跨，跨度为22.8m，各榀刚架间距为6.0m及4.0m。本工程目标使用年限按50年考虑。可靠性鉴定结果如下：1．地基基础现场观察基础周边地面，未见明显沉陷，观察室外排水沟及室内墙面等，未见因基础不均匀沉降引起的裂缝。地基基础的可靠性等级评定为A级。2．上部承重结构安全性等级本工程为两层钢结构厂房，底层为钢框架，顶层为门式刚架，该结构二层两端山墙处均设置抗风柱，结构整体布置合理，构件选型正确，传力路线明确。厂房两层两端及中间布置的柱间支撑、屋面横向水平支撑及刚性系杆与整体钢结构可形成完整受力系统。构件间连接可靠，工作正常，未见节点有拉裂和滑移现象。所检柱间支撑、墙面檩条及檩条拉条构件截面尺寸与设计基本相符。支撑系统杆件长细比均可满足规范要求。结构的整体性等级评定为A级。
